Funcube Dongle jsem si hlavně pořídil pro mikrovlnná pásma na mezifrekvenci (145 nebo 435MHz). Potřebuji vyřešit rozdělení přijímaného signálu z transvertoru a bezpečné obejití SDR při vysílání. Původně byl pro rozdělení signálu vybrán dělič od Minicicuits

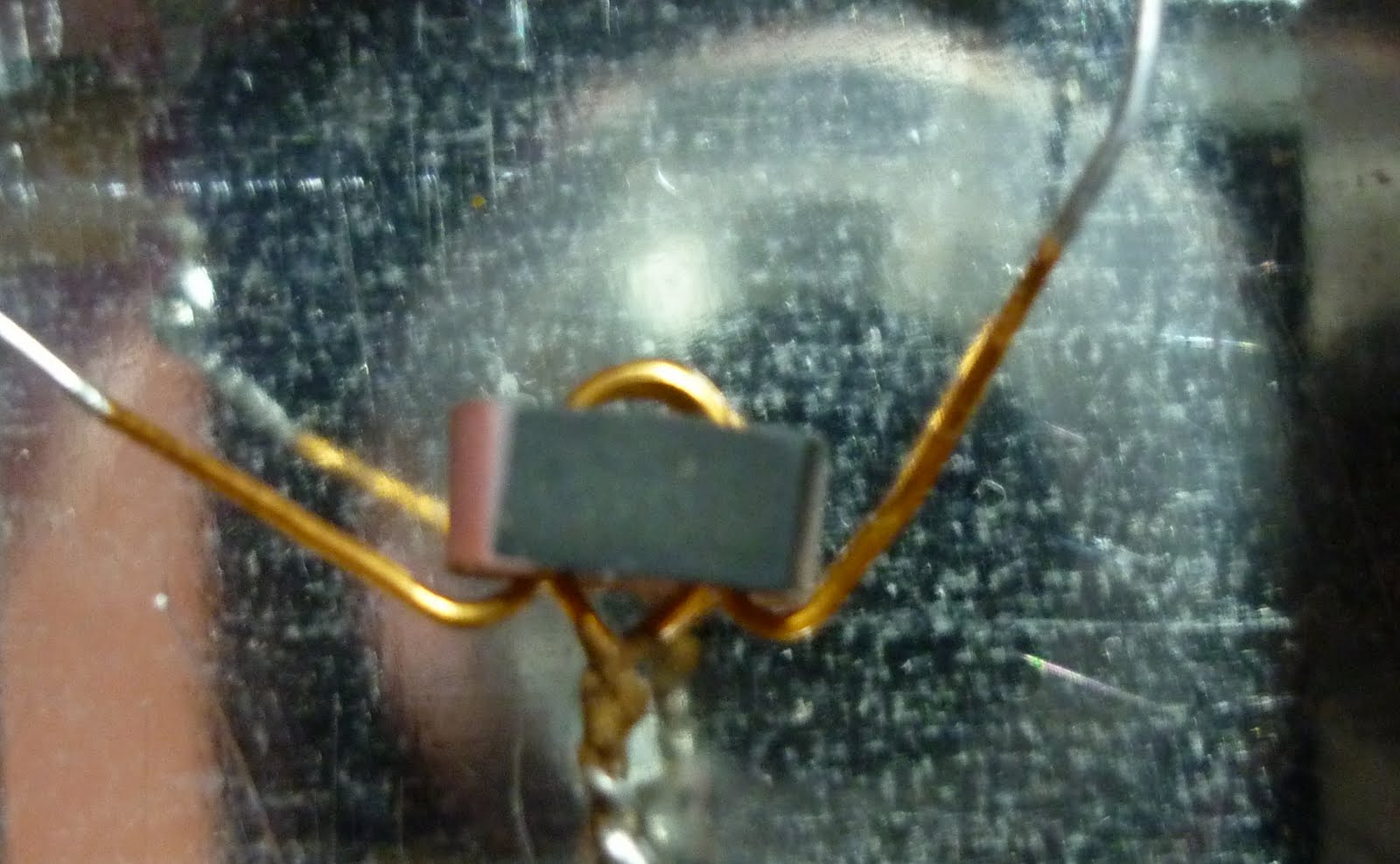

ADP-2-1W, ale ten zatím nemám a je poměrně drahý. Takže jsem si pomohl jednoduchým způsobem a dělič jsem si vyrobil z malého dvou otvorového jádra. Proto je tam ještě navíc R1 - 100R (v případě použití ADP-2-1W neosazovat). Rezistor R1 zajišťuje přizpůsobení
výstupních vedení a při přenosu ve zpětném směru zlepšuje izolaci. Do 500 MHz to bez problémů vyhovuje.
Zapojení relátek je uděláno tak aby SDR bylo v bezpečí i bez napájení boxu. Pokud do boxu nejde napájení a není tam +RX z transvertoru je SDR obejité.
Jsou použita VF relátka
OMRON G6Y s dobrou izolací (>65dB) a nízkým průchozím útlumem (cca 0.2dB).
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi8NcmpgSwqR7sUd1w76uv0bQ4mfRxXgtZG8SkWGTfU_fhqGorhlURZmQJeyrrkK8vpvWI5fKSgNtl0HreeNFNCFkrLBh6QNNC6k1FmG6rtXJViPsl78j3rLlebZlm6iVziygfo/s320/sdrbox.png) |
Schéma zapojení |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjZA1ywT_tLldM99tBgzOinTejglIzShzyyvfj6nAUFI65x-osjvDEF8l4Udr6juuqssolVeKSTwAWHBUrHCq-nxnk2KI2FjkmXd_e78K4r4YpSkCRQqzIZRnDlBqkDUMjzKs3T/s320/sdrbox_pcb.png) |
Plošný spoj |
Plošný spoje je navržen do hliníkové krabičky Hammond
1455C801. Momentálně čekám až dorazí plošné spoje z výroby.
