Trapovaný dipól 40/20m II.

Konečně se během víkendu umoudřilo počasí a já jsem anténu postavil v reálných podmínkách jako invertované V na laminátovém biči délky 7m. Střed dipólu byl cca v 6,5 m nad zemí. Pro ladění jsem odpájel trap a místo spoje dal svorkovnici (obrázek vpravo). Ladění je třeba začít od nejkratšího pásma. V našem případě na 20m. Po prvním změření, rezonovala anténa výrazně pod pásmem. Postupně jsem oproti vypočtené  délce zkracoval obě poloviny 20m sekce. Délka jedné poloviny po vyladění vychází 4,4m (což je o 0,8m méně oproti výpočtu). Po naladění kratšího pásma je třeba doladit i to zbývající. Tam vyšla délka také 4,4m (o 0,1m kratší oproti výpočtu).

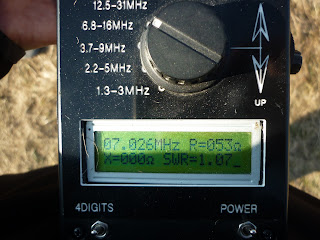

Nejlepší přizpůsobení v pásmu 40m.

Nejlepší přizpůsobení v pásmu 20m.
Teď už je třeba jen anténu vyzkoušet v reálném provozu na sotě. Zkusím ještě vyrobit verzi i s pásmem 30m.
